Программно-аппаратный комплекс (ПАК) ViPNet SIES Nano Loader предназначен для организации автоматизированного рабочего места по подготовке к эксплуатации крипточипов ViPNet SIES Core Nano. ViPNet SIES Nano Loader используется при производстве защищаемых устройств со встроенным ViPNet SIES Core Nano.
ViPNet SIES Nano Loader включает в себя две аппаратные платформы:

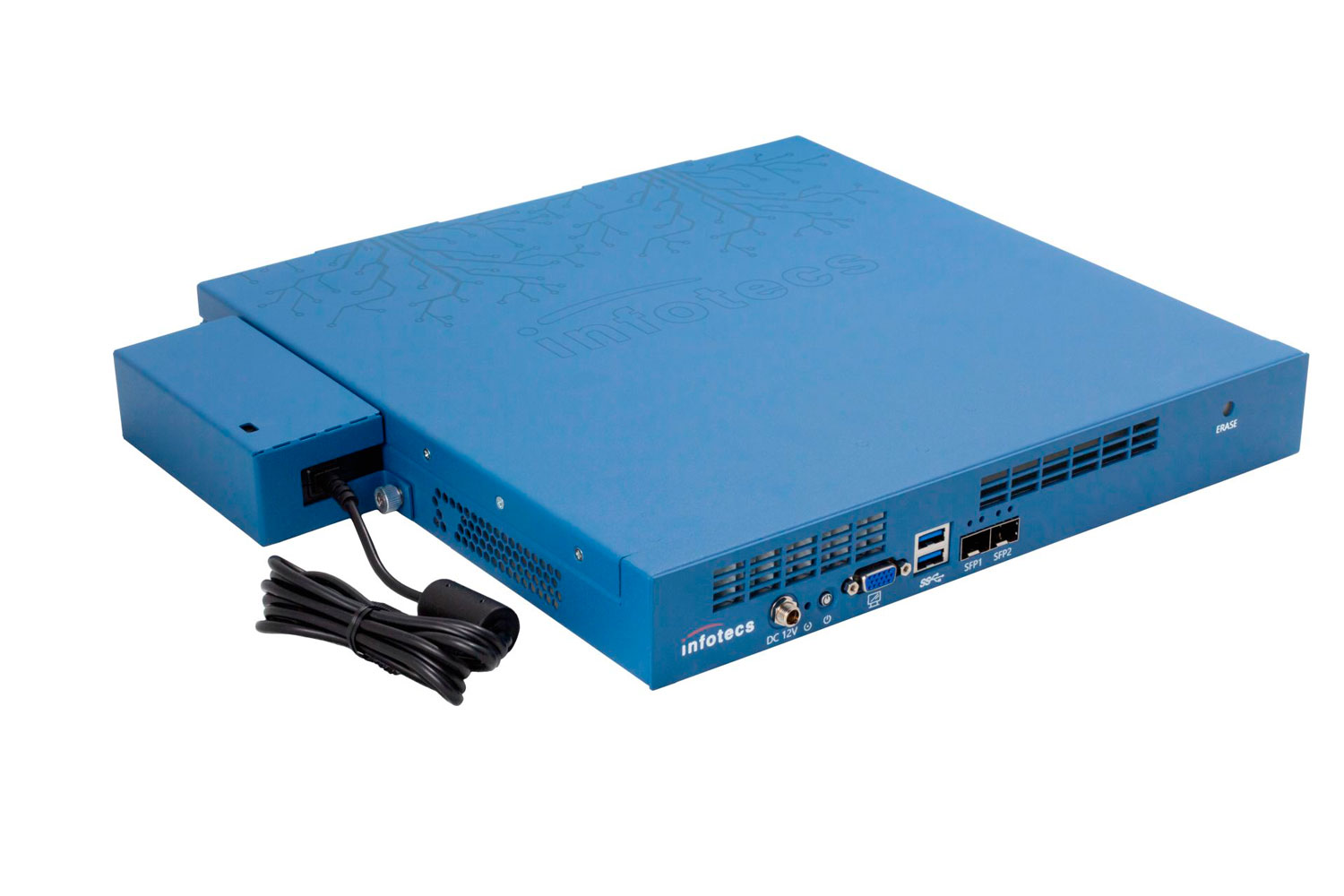

- Аппаратная платформа (АП) SIES Nano Loader, являющаяся рабочей станцией оператора, выполняющего подготовку к эксплуатации ViPNet SIES Core Nano;

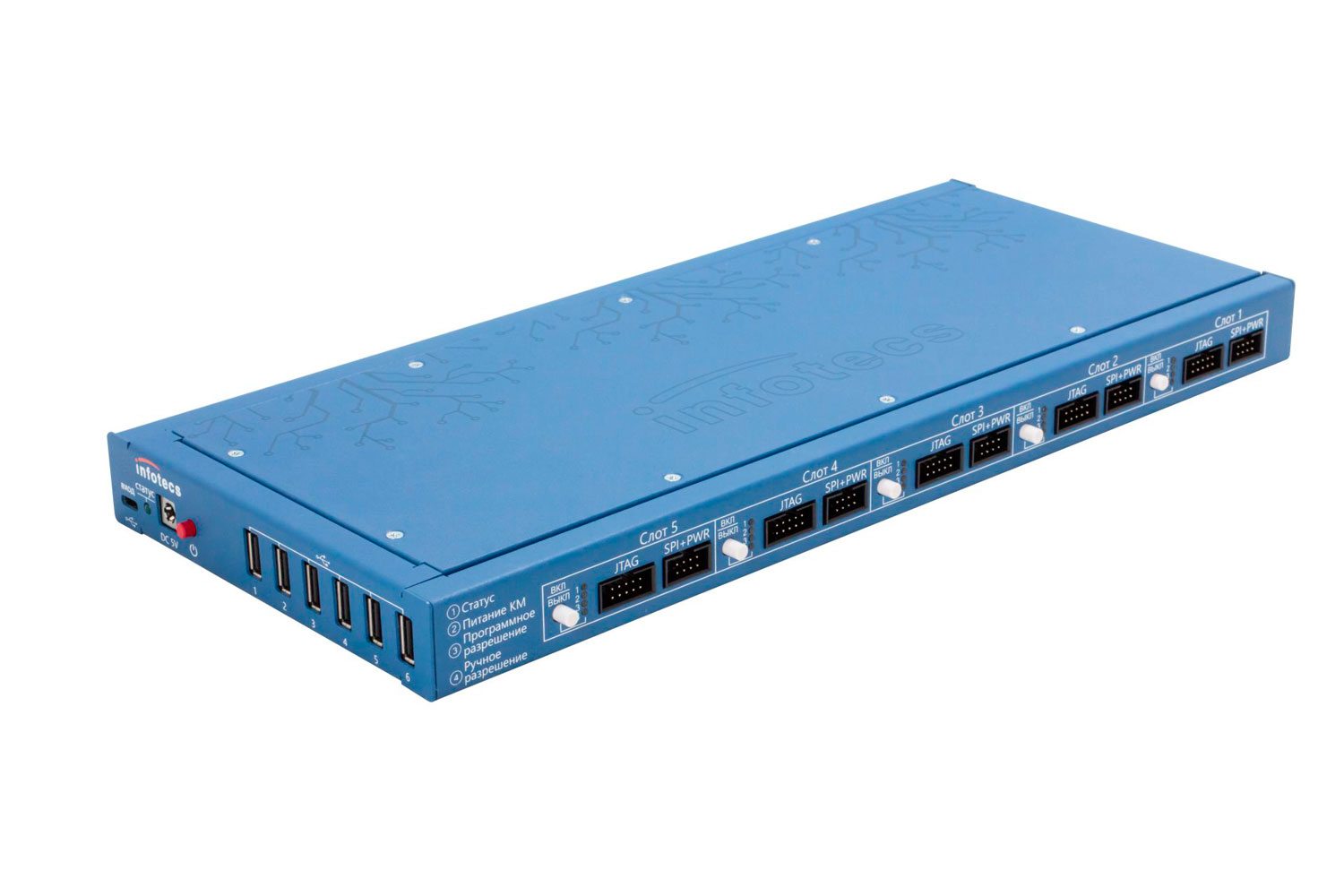

- АП SIES Nano Array Adapter – специализированная оснастка для подключения ViPNet SIES Core Nano к АП SIES Nano Loader.
При помощи ViPNet SIES Nano Loader осуществляется инициализация СКЗИ ViPNet SIES Core Nano и загрузка долговременных ключей защиты информации.

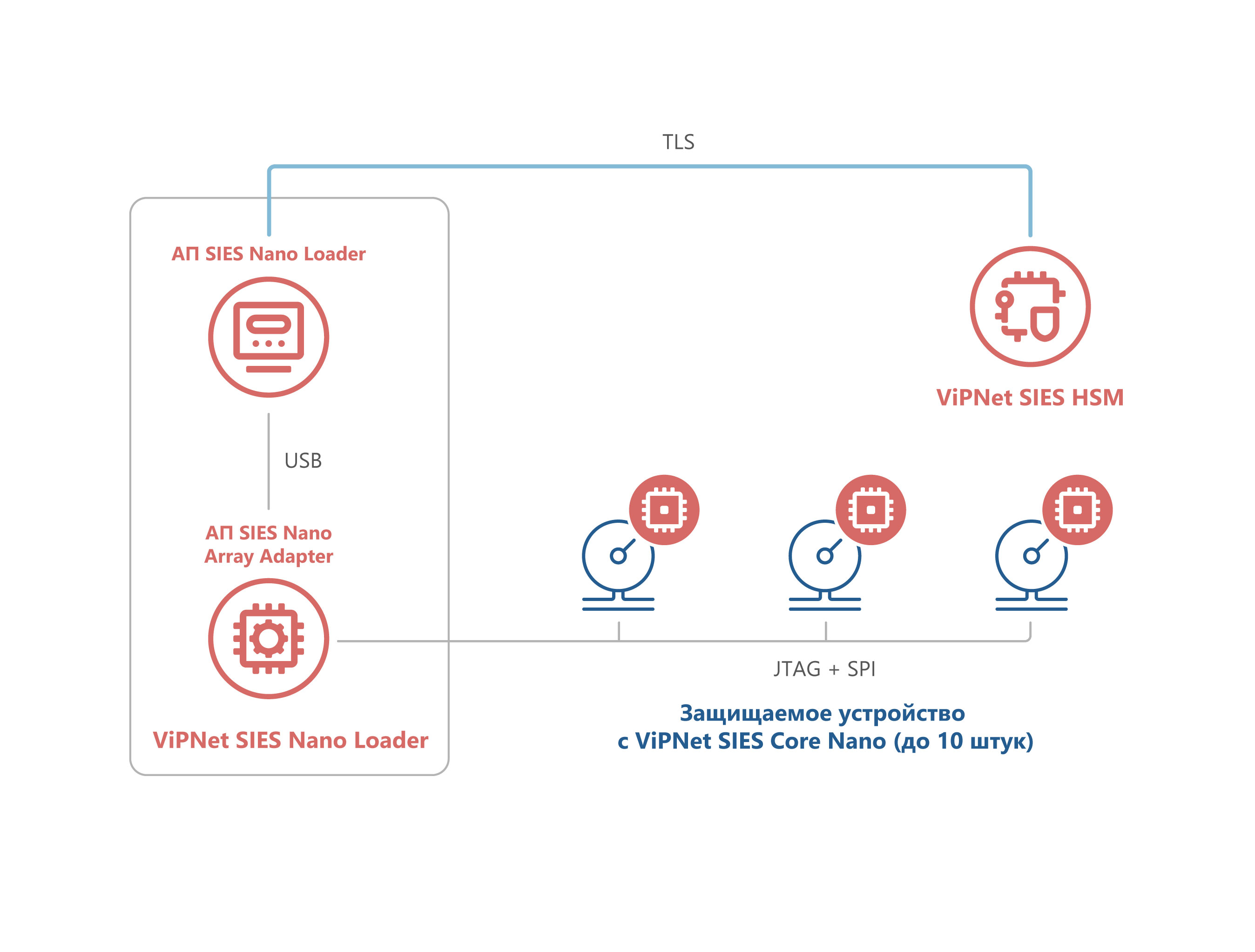

Инициализация ViPNet SIES Core Nano при помощи ViPNet SIES Nano Loader выполняется в следующей последовательности:
- ViPNet SIES Core Nano монтируется на плату защищаемого устройства. На плате должны быть предусмотрены разъемы или контактные площадки для подключения к интерфейсам JTAG и SPI ViPNet SIES Core Nano.
- Оператор ViPNet SIES Nano Loader подключает ViPNet SIES Core Nano к оснастке SIES Nano Array Adapter, соединяя разъемы JTAG и SPI оснастки с соответствующими разъемами на плате защищаемого устройства при помощи кабеля, изготавливаемого производителем защищаемого устройства.
- ViPNet SIES Nano Loader распознает подключенный ViPNet SIES Core Nano и отображает информацию в интерфейсе пользователя.
- По команде оператора ViPNet SIES Nano Loader инициализирует прошивку ViPNet SIES Core Nano через интерфейс JTAG и считывает его серийный номер.
- ViPNet SIES Nano Loader подключается к ключевому центру ViPNet SIES HSM по защищенному TLS каналу связи и запрашивает ключевую информацию для ViPNet SIES Core Nano с указанным серийным номером.
- ViPNet SIES Nano Loader, получив ключевую информацию, загружает ее в ViPNet SIES Core Nano через интерфейс SPI.
- ViPNet SIES Nano Loader верифицирует загруженные в ViPNet SIES Core Nano данные и блокирует дальнейшее изменение соответствующих областей памяти чипа.
- ViPNet SIES Nano Loader передает в ViPNet SIES HSM информацию о инициализированном ViPNet SIES Core Nano.
- Оператор завершает процесс инициализации ViPNet SIES Core Nano и отключает от оснастки.
- Проверка целостности ПО
- Загрузка ПО в ViPNet SIES Core Nano
- Контроль серийного номера ViPNet SIES Core Nano
- Запрос ключевой информации из ViPNet SIES HSM
- Загрузка ключевой информации в ViPNet SIES Core Nano
- Привязка ViPNet SIES Core Nano к защищаемому устройству
- Выгрузка информации о инициализированных ViPNet SIES Core Nano в ViPNet SIES HSM
- Экспорт данных об инициализированных ViPNet SIES Core Nano в файл
| Характеристика | Описание |
| Форм-фактор | Мини-компьютер |
| Размеры (Ш х В х Г) | 250 х 44 х 232,2 мм |
| Масса | Не более 5 кг (без внешнего блока питания) |
| Питание | Внешний блок питания, 100–240 В |
| Номинальная мощность | 60 Вт |
| Датчик несанкционированного доступа | Есть |
| Кнопка экстренного стирания ключевой информации | Есть |
| Сетевые интерфейсы | 2 порта Ethernet SFP 1 Гбит/с |
| Порты ввода-вывода | 1 порт VGA 2 порта USB 3.0 (Type-A) |

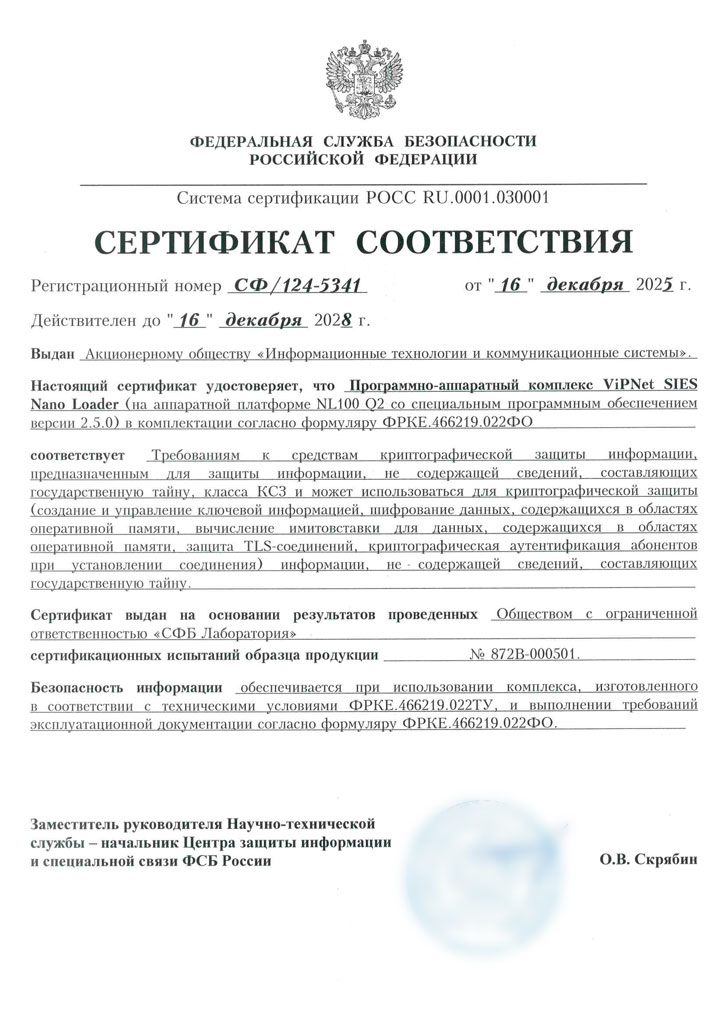

Сертификат удостоверяет, что программно-аппаратный комплекс ViPNet SIES Nano Loader (на АП NL100 Q2 со специальным программным обеспечением версии 2.5.0) соответствует требованиям ФСБ России к СКЗИ класса КС3.
Архив версий
Документация на продукты
Документация на продукты ViPNet представлена в виде zip-архивов или непосредственно в виде pdf-файлов. Для просмотра документации Вам понадобится бесплатная программа Adobe Acrobat Reader. Вы ее можете скачать с сайта компании Adobe. При скачивании документации просим вас обращать внимание на указанный номер версии. Эксплуатируемая вами версия продуктов ViPNet может отличаться от представленной на сайте версии документации. Выберите продукт для получения перечня доступной по нему документации:
| Наименование | Версия | Размер |
|---|---|---|
| Комплект документации на ViPNet SIES Nano Loader | 2.6.2 от 24.12.2025 | 9,7 Мб |
