С принятием в 2018 году Федерального закона N 522-ФЗ в России начался переход к интеллектуальному учету электроэнергии. Данный закон ввел понятие "интеллектуальной системы учета электрической энергии (мощности)" (ИСУЭ).
ИСУЭ - это "совокупность функционально объединенных компонентов и устройств, предназначенная для удаленного сбора, обработки, передачи показаний приборов учета электрической энергии, обеспечивающая информационный обмен, хранение показаний приборов учета электрической энергии, удаленное управление ее компонентами, устройствами и приборами учета электрической энергии".
ИСУЭ может иметь два или три функциональных уровня, объединенных различными каналами связи.
Двухуровневая ИСУЭ состоит из приборов учета (ПУ) на нижнем уровне и информационно-вычислительного комплекса (ИВК) на верхнем. ПУ передают данные по различным каналам связи непосредственно в ИВК.
Трехуровневая ИСУЭ имеет еще средний уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ). На этом уровне обычно используются устройства сбора и передачи данных (УСПД) или базовые станции.
УСПД обеспечивает сбор данных с приборов учета, накопление собранной информации и ее передачу в ИВК (обычно по беспроводным каналам связи), а также приём информации из ИВК и отправку её в ПУ.
Эксплуатация оборудования ИВК выполняется в пределах границ контролируемой зоны, УСПД и ПУ обычно устанавливаются вне границ контролируемой зоны.
Большинство применяемых в ИСУЭ протоколов передачи данных (СПОДЭС, СПОДУС, ПИРС, Nb-Fi, LoRA, XNB и т.д.) работают на каналах связи с низкой пропускной способностью. Чаще всего это беспроводные сети GSM, LoRAWAN, ZigBee, Nb-IoT, Nb-Fi, однако встречаются и проводные сети Ethernet, RS-485, а также электрические сети с передачей данных на основе Power-line communication (PLC).
Применяемые средства защиты информации должны стабильно функционировать с учетом этого фактора, а также учитывать количественные характеристики ИСУЭ - от сотен точек учета небольших энергосбытовых компаний до десятков миллионов у крупных.
Согласно постановлению Правительства РФ от 19.06.2020 № 890 «O порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)», к ИСУЭ предъявляется ряд обязательных требований по обеспечению информационной безопасности.Минэнерго России разработана «Базовая модель угроз безопасности информации ИСУЭ», согласно которой к объектам защиты должны быть отнесены в том числе данные, обмен которыми осуществляется между ИВК и ПУ, и между ИВК и ИВКЭ (УСПД). Согласно базовой модели угроз, применение средств криптографической защиты информации (СКЗИ) между уровнями ИВК и ИВКЭ является обязательным, а применяемые СКЗИ должны использовать криптографические протоколы, утвержденные для использования в ИСУЭ Приказом Минцифры от 30.12.2020 № 788.
Для определения классов СКЗИ и необходимости применения СКЗИ на других уровнях владельцы ИСУЭ должны разработать частную модель угроз и нарушителя.

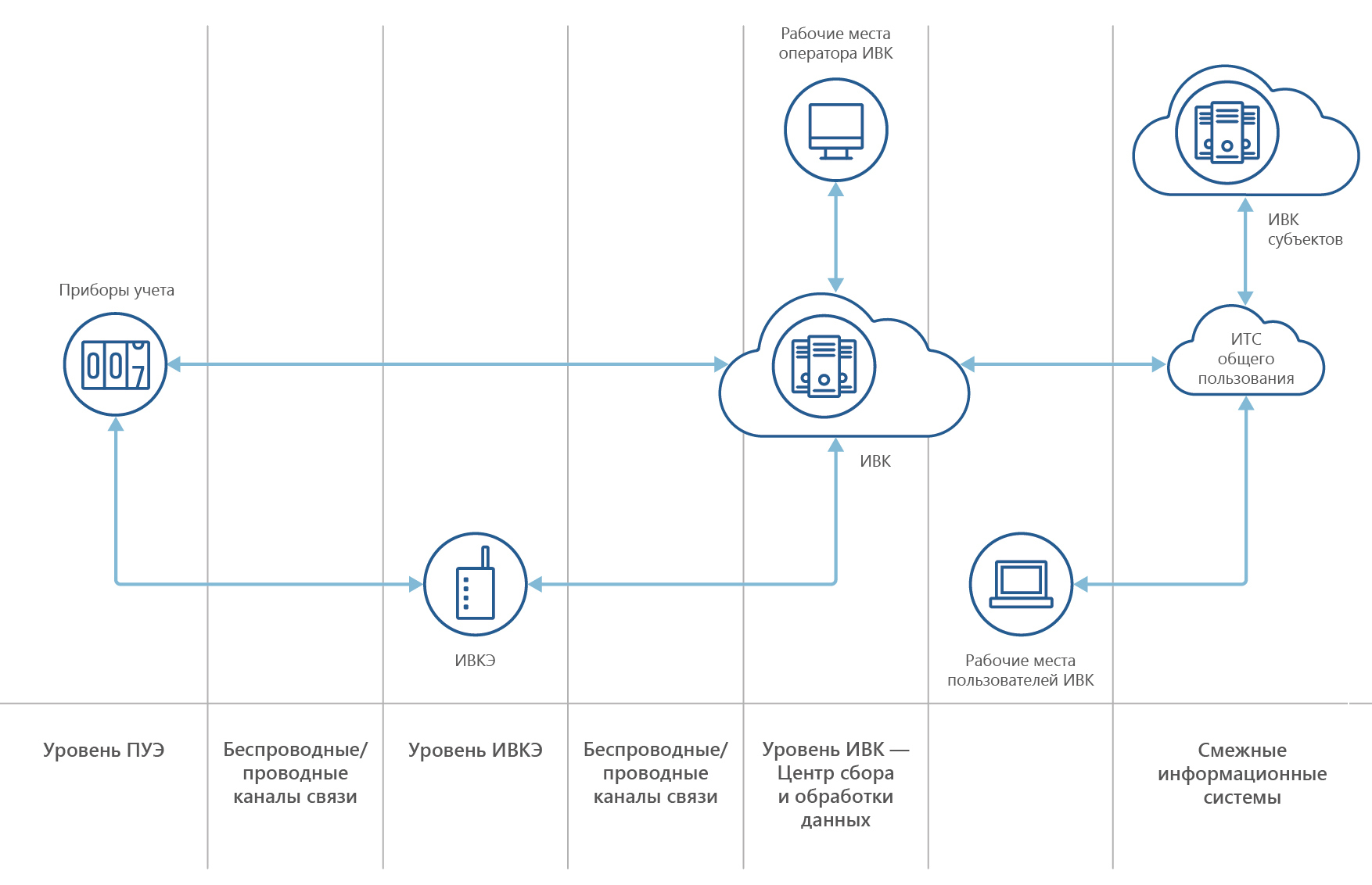

Пример общей структурно-коммуникационной схемы ИСУЭ и ПУ
Решение
Для организации надежной защиты информации, передаваемой по каналам связи ИСУЭ, компания ИнфоТеКС разработала решение ViPNet SIES (Security for Industrial and Embedded Solutions).
Решение ViPNet SIES – это комплекс средств криптографической защиты информации, предназначенный для обеспечения информационной безопасности широкого спектра устройств, входящих в ИСУЭ:
в приборы учета электроэнергии (ПУ) производителем встраивается крипточип ViPNet SIES Core Nano, который имеет набор инженерных мер защиты в соответствии с требованиями к СКЗИ-НР (некорректируемой регистрации) и может эксплуатироваться вне контролируемой зоны;
в устройства сбора и передачи данных (УСПД), шлюзы, базовые станции производителем устройств встраивается аппаратный криптомодуль ViPNet SIES Core, который может использоваться в устройстве вне контролируемой зоны (при использовании датчика вскрытия корпуса устройства);
в информационно-вычислительном комплексе (ИВК) на сервер сбора и обработки информации или на отдельный сервер, размещаемый внутри контролируемой зоны (исключающей доступ посторонних лиц), устанавливается ПО ViPNet SIES Unit. При установке на отдельный сервер поддерживается работа с резервированным кластером сервера сбора и обработки информации.
Эти СКЗИ осуществляют шифрование отправляемых и расшифрование принимаемых данных на защищаемых устройствах, проверку целостности полученных данных.
Для защиты данных, передаваемых по каналам связи ИСУЭ, используется криптографический протокол CRISP.
Протокол принят как стандарт ГОСТ Р 71252-2024 «Информационная технология. Криптографическая защита информации. Протокол защищенного обмена для индустриальных систем», и входит в перечень утвержденных Приказом Минцифры.
CRISP обеспечивает защиту прикладного и служебного взаимодействия между защищаемыми устройствами поверх используемого протокола связи, позволяет фрагментировать и ограничивать размеры пакетов.
Отличительными особенностями CRISP являются небольшой объем добавляемых данных, отсутствие необходимости установления сессии, возможность фрагментирования и ограничения размера пакетов.
Передача защищенных данных осуществляется штатными средствами по уже используемым ИСУЭ открытым каналам связи.
Для ввода в эксплуатацию и управления средствами защиты SIES в инфраструктуре решения используются следующие управляющие компоненты:
ПАК ViPNet SIES MC – центр управления;
ViPNet SIES Smartmeter WS – программное обеспечение для инициализации и ввода в эксплуатацию криптомодулей;
ПАК ViPNet SIES HSM – ключевой центр для крипточипов.
ViPNet SIES MC — центр управления SIES-узлами (устройствами, в которые встроены СКЗИ). Он устанавливается на верхнем уровне системы и контролирует состояние и режимы работы SIES-узлов, централизованно управляет ключевой информацией.
ViPNet SIES Smartmeter WS — ПО для установки на АРМ локального обслуживания. Применяется совместно с центром управления ViPNet SIES MC. Используется для инициализации криптомодулей перед вводом в эксплуатацию, а также для их локального обслуживания в ходе эксплуатации. Позволяет транслировать служебные команды на криптомодули в отсутствие связи с центром управления ViPNet SIES MC.
ПО ViPNet SIES Smartmeter WS имеет автоматизированный сценарий ввода в эксплуатацию криптомодулей для систем с топологией «звезда».
ПАК ViPNet SIES HSM - ключевой центр для крипточипов ViPNet SIES Core Nano. ПАК ViPNet SIES HSM генерирует ключевую информацию для загрузки в крипточип и предоставляет ее по запросу центра управления ViPNet SIES MC для защищенного взаимодействия крипточипа с другими компонентами системы.
Ключевой центр ViPNet SIES HSM и центр управления ViPNet SIES MC могут использоваться для управления несколькими независимыми системами (сетями).

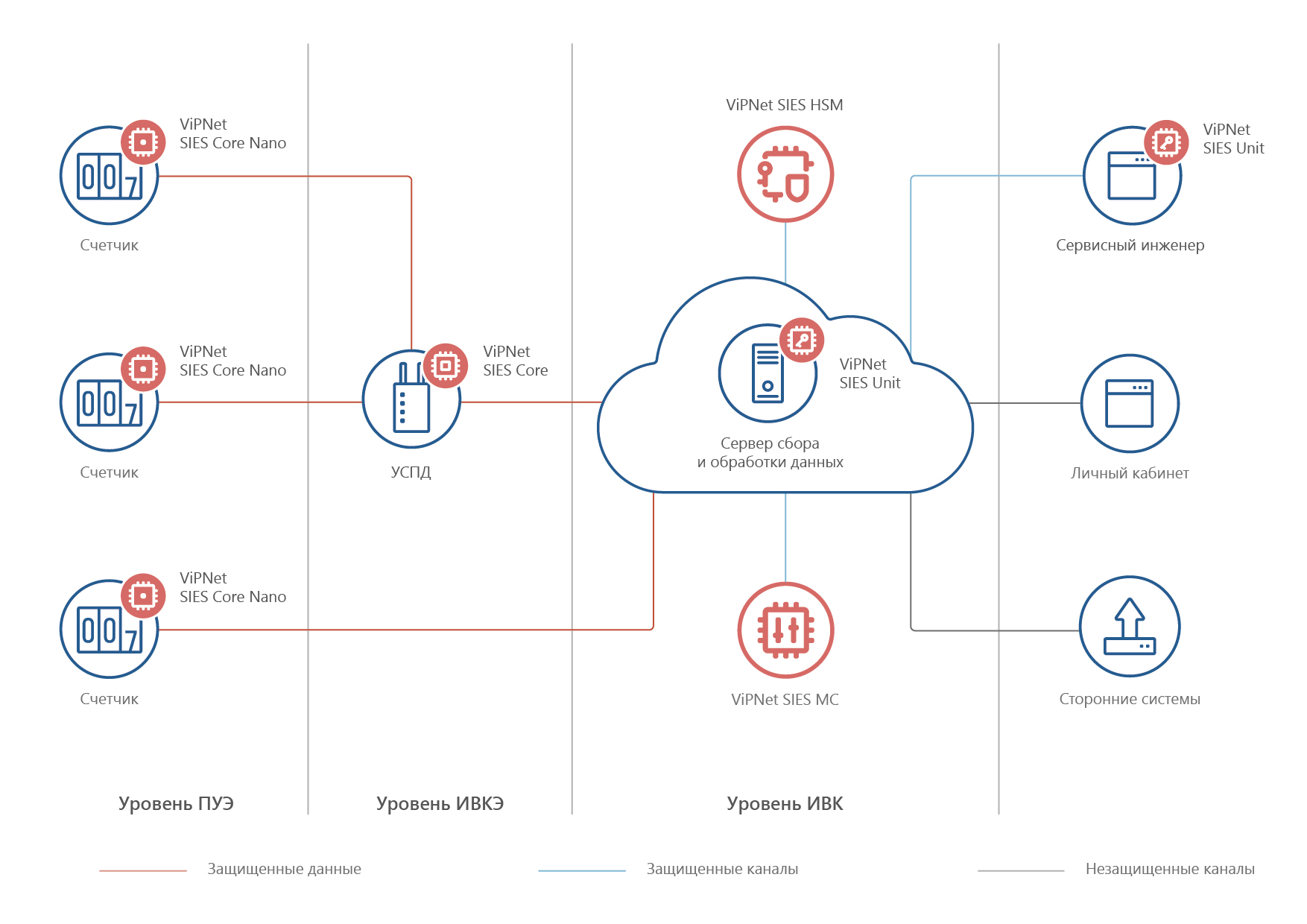

Защищенная ИСУЭ
Преимущества для защиты информации в сетях ИСУЭ
1
Криптографические операции вынесены в отдельный модуль и доступны по API – разработчику нет необходимости разбираться в криптографии
2
Криптографическими вычислениями занимается отдельный модуль, для устройств нет необходимости выполнения ресурсоемких операций
3
Ключевая информация хранится в отдельном модуле, к устройствам не предъявляются специальные требования
4
Используются сертифицированные СКЗИ – сертификация устройств не требуется, получение лицензии на разработку и производство СКЗИ не требуется, достаточно оценки влияния
5
Соответствует типовой модели угроз безопасности информации Минэнерго России
Преимущества для эксплуатирующих компаний
1
Возможность использования одного решения для разных типов сетей передачи
2
Использовать СКЗИ без значительной модификации топологии информационных потоков в системе, работающей по промышленным протоколам
3
Реализовать различные сценарии защиты информации, в том числе с учётом мер, предусмотренных нормативными правовыми актами и документами
4
Централизованно управлять ключевой информацией
Возможности решения
Обеспечение целостности передаваемых данных
Обеспечение конфиденциальности информации
Обеспечение неотказуемости от авторства данных
Контроль целостности неизменяемых данных
Централизованное управление ключевой информацией
Доверенное обновление ПО защищаемого устройства
Доверенное обновление файла конфигурации
Защищенная выгрузка журналов защищаемого устройства
Интеграция сторонних СКЗИ
Сценарии использования
В соответствии с решением протокола совещания у Заместителей Председателя Правительства РФ А.В. Новака и Ю.И. Борисова от 09.04.2021 г. и положениями «Базовой модели угроз безопасности информации интеллектуальной системы учета электрической энергии», разработанной Минэнерго России, использование СКЗИ в ИСУЭ должно осуществляться в два этапа:
на первом этапе – при использовании СКЗИ только на каналах связи между верхним уровнем (ИВК) и промежуточным уровнем (ИВКЭ);
на втором этапе – при использовании СКЗИ на всех уровнях ИСУЭ, включая приборы учета (ПУ).

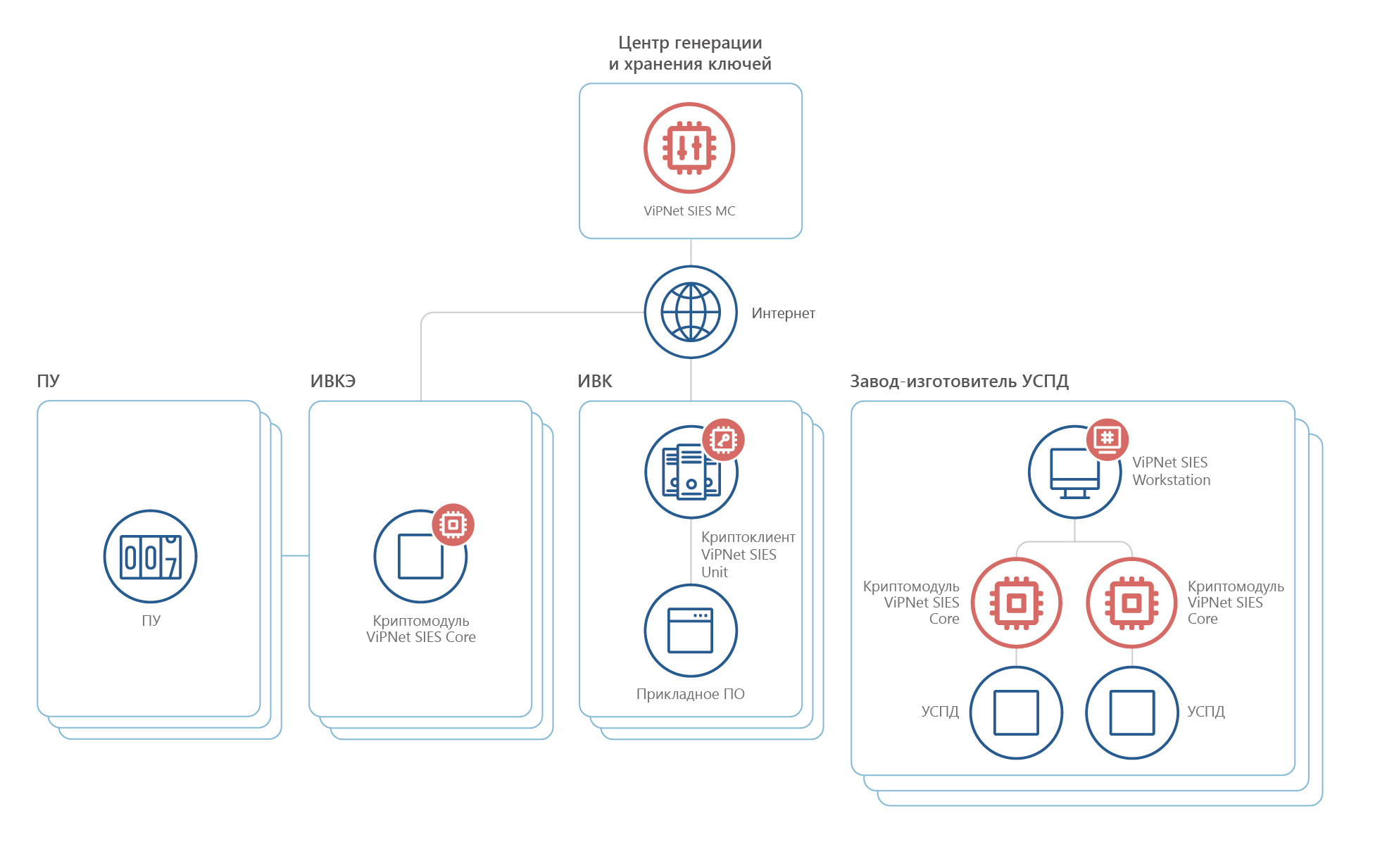

Первый этап
Информационное взаимодействие ИВКЭ и ИВК осуществляется в следующем порядке:
Контроллер УСПД обрабатывает полученные от приборов учета данные и в соответствии со своим алгоритмом работы направляет их в SIES Core для выполнения криптографических преобразований. SIES Core возвращает защищенную информацию контроллеру УСПД для передачи ее в ИВК.
ИВК, получив защищенные (зашифрованные) данные от УСПД, направляет их в SIES Unit для выполнения обратных криптографических преобразований (расшифрования). SIES Unit после выполнения криптографических операций возвращает информацию в открытом виде в прикладное ПО ИВК для дальнейшей обработки.
Формирование транспортных пакетов в форматах СПОДЭС, СПОДУС и МЭК 60870-5-104 реализуется средствами УСПД и прикладным ПО ИВК.

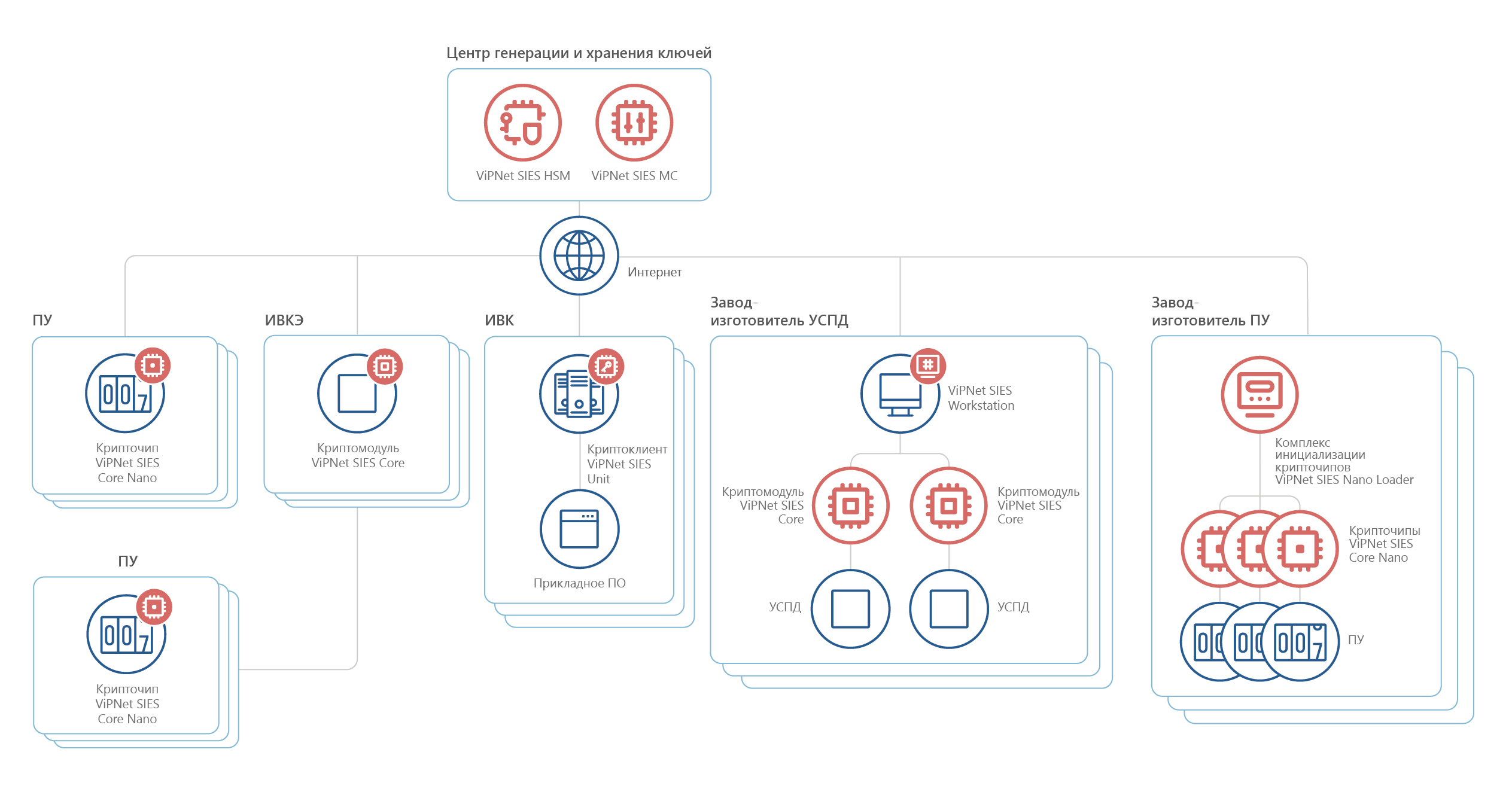

Второй этап
Информационное взаимодействие ПУ, ИВКЭ и ИВК осуществляется в следующем порядке:
Прибор учета формирует блок информации для передачи в УСПД и обращается к крипточипу для выполнения криптографических преобразований. Крипточип выполняет запрошенные криптографические операции и возвращает результат прибору учета, который своими средствами направляет защищенную информацию в адрес УСПД.
УСПД принимает защищенную информацию от прибора учета и направляет ее в SIES Core для осуществления криптографических преобразований. SIES Core производит необходимые криптографические операции с полученной от ПУ информацией и возвращает данные в открытом виде контроллеру УСПД.
Контроллер УСПД обрабатывает полученные от приборов учета данные и в соответствии со своим алгоритмом работы направляет их в SIES Core для выполнения криптографических преобразований. SIES Core возвращает защищенную информацию контроллеру УСПД для передачи ее в ИВК.
Прикладное ПО ИВК, получив защищенную информацию от УСПД, направляет ее в SIES Unit для криптографических преобразований. SIES Unit после выполнения криптографических операций возвращает информацию в открытом виде в прикладное ПО ИВК для дальнейшей обработки.
Формирование транспортных пакетов в форматах СПОДЭС, СПОДУС и МЭК 60870-5-104 реализуется средствами ПУ, УСПД и прикладным ПО ИВК.
Для проведения работ по оценке влияния УСПД, шлюзов и ПУ при встраивании СКЗИ ViPNet SIES можно воспользоваться услугами испытательной лаборатории «СФБ Лаб», входящей в состав группы компаний «ИнфоТеКС».
