ViPNet Coordinator HW 5

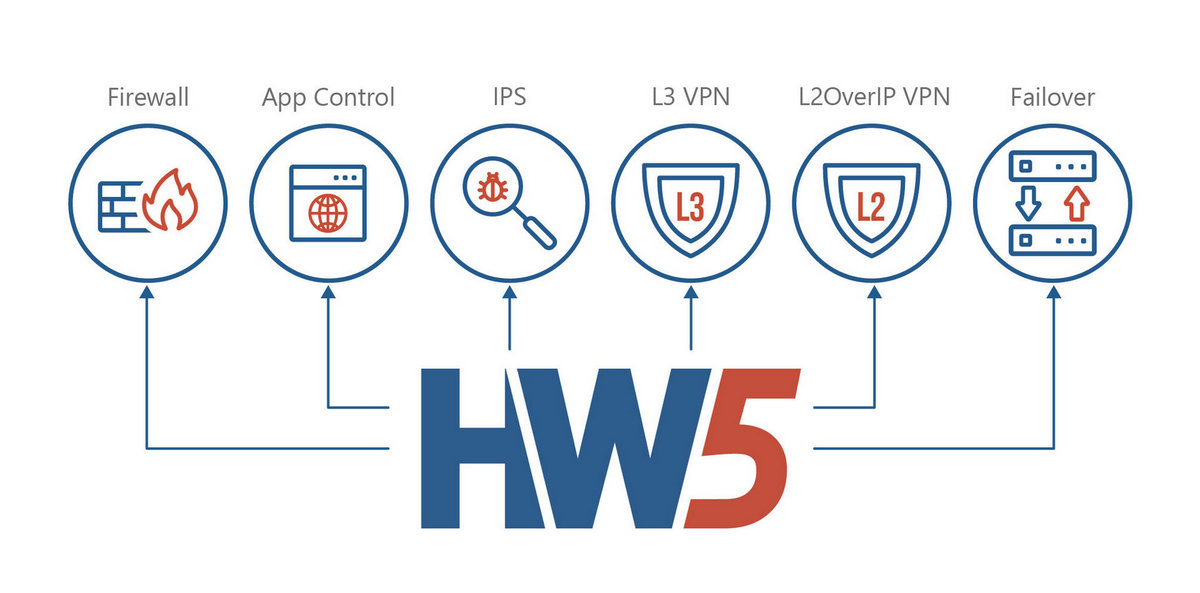

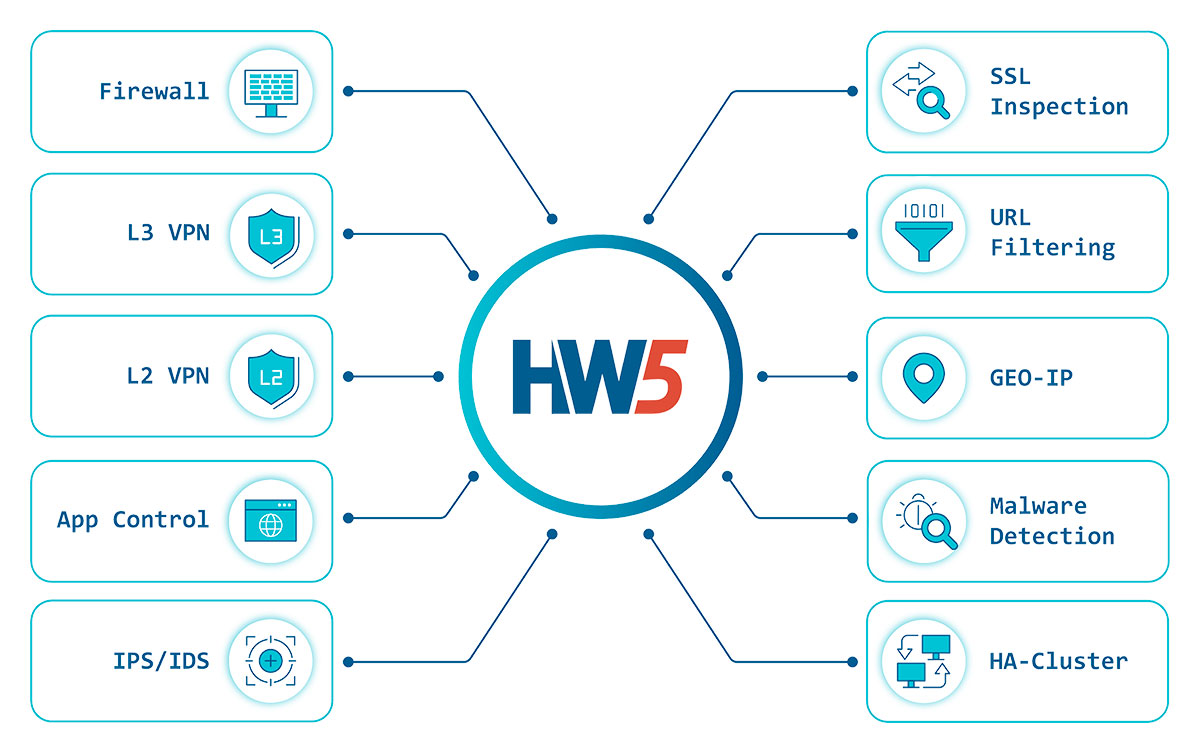

ViPNet Coordinator HW 5 - шлюз безопасности, реализующий концепцию NGFW (Next-Generation Firewall - межсетевой экран следующего поколения), который объединяет в одном устройстве следующие работающие совместно функции безопасности:
- криптографический шлюз, обеспечивающий построение VPN на сетевом (L3) и канальном (L2) уровнях модели OSI;
- межсетевой экран SPI (Stateful Packet Inspection);
- межсетевой экран уровня приложений DPI (Deep Packet Inspection);
- средство обнаружения и предотвращения вторжений (IDS/IPS);
- прокси-сервер;
- кластер высокой доступности (HA-cluster).
ViPNet Coordinator HW 5 реализуется в исполнении программно-аппаратного комплекса на доверенной аппаратной платформе, а также в виде виртуального устройства, которое может функционировать в виртуальной среде (KVM, VMware ESXi, Microsoft Hyper-V, Oracle VM Server).
Реализованные сетевые функции и сервисы безопасности активируются в соответствии с приобретенной лицензией (лицензируются отдельные модули).
- Поддержка алгоритмов «Кузнечик» и «Магма» (ГОСТ 34.12-2018, ГОСТ 34.13-2018)
- Межсетевой экран уровня приложений (DPI)
- Обнаружение и предотвращение вторжений (IDS/IPS)
- Подсистема идентификации пользователей (LDAP, Active Directory, Captive Portal)
- Кластер высокой доступности (HA-cluster) с синхронизацией таблицы открытых соединений
- Многопользовательский ролевой доступ
- Централизованное и удаленное резервное копирование конфигурации

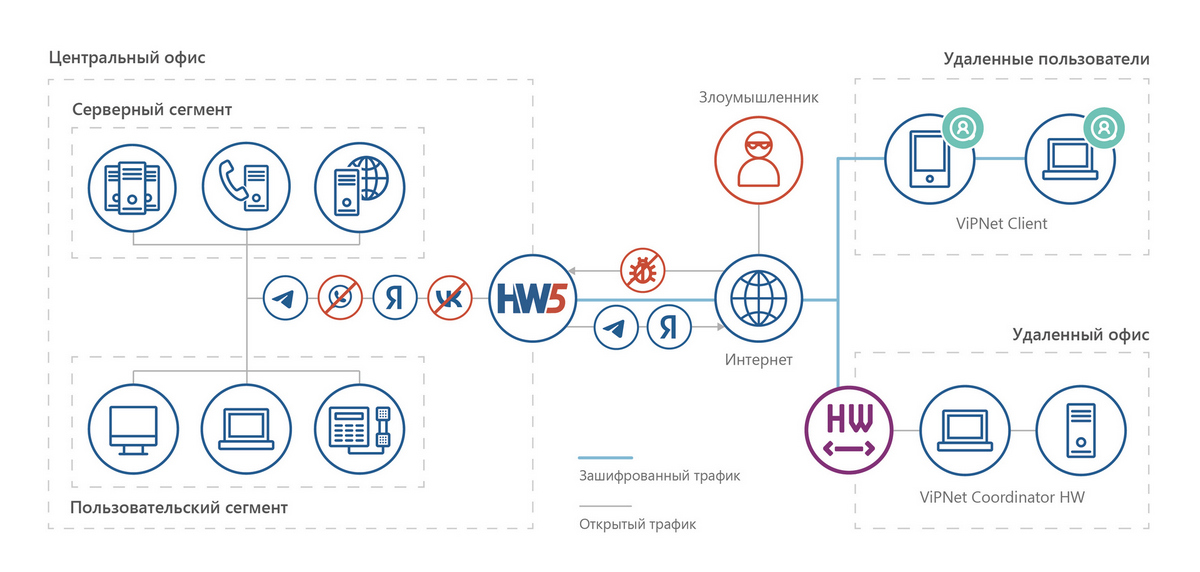

- Построение защищенных каналов связи между объектами организации (Site-to-Site и Multi Site-to-Site)
- Защищенный доступ удаленных пользователей
- Разграничение доступа к информации в локальных сетях, сегментирование локальных сетей (например, выделение ДМЗ)
- Обнаружение и нейтрализация сетевых вторжений
- Комплексная защита от сетевых угроз
- Защита магистральных каналов, соединяющих ЦОДы между собой
- Защита беспроводных сетей связи 3G/LTE и Wi-Fi
- Защита мультисервисных сетей (включая IP-телефонию и видеоконференцсвязь)
- Взаимодействие с сетями ViPNet других организаций
ИнфоТеКС оставляет за собой право без уведомления вносить изменения в поставляемую продукцию (характеристики, внешний вид, комплектность), не ухудшающие ее потребительских свойств.
Межсетевой экран (SPI)
- Фильтрация трафика на сетевом и транспортном уровнях модели OSI с контролем состояния сессий
- Раздельная настройка фильтрации для открытого и шифруемого IP-трафика
- NAT/PAT
- Антиспуфинг
Межсетевой экран уровня приложений (DPI)
- Фильтрация трафика на прикладном уровне модели OSI с помощью технологии DPI с целью отслеживания активности приложений и прикладных протоколов
- Выявление и блокировка более 2000 прикладных протоколов и приложений
- Выявление приложений, трафик которых шифруется или маскируется
- Фильтрация трафика для заданного пользователя (AD, LDAP)
Обнаружение и предотвращение вторжений (IPS)
- Анализ сетевого трафика для защиты от различного вида сетевых атак и вирусов, попыток эксплуатации уязвимостей и получения несанкционированного доступа
- Работа как в режиме предотвращения вторжений (IPS), так и обнаружения (IDS) с фиксацией событий
- Сигнатурный и эвристический методы анализа трафика
- Автоматизированное обновление баз правил с сервера обновлений
- База правил регулярно обновляется специалистами ГК ИнфоТеКС для поддержания в актуальном состоянии
VPN
- VPN-шлюз сетевого уровня (L3 VPN)
- VPN-шлюз канального уровня (L2OverIP VPN)*
- Поддержка криптографических алгоритмов ГОСТ 34.12-2018 «Магма» и «Кузнечик», ГОСТ 28147-89
- Сервер IP-адресов и маршрутизатор VPN-пакетов*
- Маскирование структуры трафика за счет инкапсуляции в UDP, TCP
Идентификация пользователей
- Интеграция с Microsoft Active Directory
- Captive Portal и интеграция с LDAP каталогом
Прокси-сервер
- Поддержка протокола HTTP
- Работа в «прозрачном» режиме
- Кэширование данных
- Проверка и фильтрация трафика по разным типам содержимого, передаваемого в протоколе HTTP
- Проверка трафика внешним антивирусом по протоколу ICAP
Отказоустойчивость и резервирование
- Отказоустойчивый кластер высокой доступности по схеме «активный/пассивный» с минимальным временем переключения между элементами кластера (до 1 секунды)
- Поддержка синхронизации таблицы соединений между элементами кластера
- Резервирование каналов связи
- Резервирование сетевых интерфейсов
- Поддержка ИБП (UPS)
Управление и мониторинг
- Централизованное управление шлюзом
- Удаленное управление шлюзом с помощью SSH-консоли и веб-интерфейса (HTTPS)
- Ролевая модель доступа - разделение полномочий между несколькими администраторами, аудит действий администраторов
- Централизованное обновление ключевой информации и конфигурации
- Мониторинг по протоколам SNMP v1, v2c, v3
- Автоматическое резервное копирование конфигурации шлюза и экспорт в систему централизованного управления
- Экспорт системного журнала по протоколу Syslog
- Экспорт журнала IP-пакетов в формате CEF
Сетевые функции
- Резервирование и балансировка каналов связи: WAN (балансировка и резервирование), VPN (резервирование)
- Маршрутизация сетевого трафика на основе:
- статической маршрутизации;
- динамической маршрутизации (OSPFv2)*;
- политик маршрутизации (policy based routing)
- Поддержка виртуальных локальных сетей (VLAN 802.1Q)
- Агрегирование сетевых интерфейсов (802.3ad, LACP)
- Поддержка Jumbo-кадров и технологии Path MTU Discovery
- Поддержка классификации и приоритизации трафика (QoS, ToS, DiffServ)
- Реализация функций клиента и точки доступа Wi-Fi (для платформ HW50 N2 и HW100 N2)
Сервисные функции
- DHCP-Relay
- DHCP-сервер
- DNS-сервер
- NTP-сервер
* Кроме исполнения HW50.
| Исполнение | HW50  | HW100  | HW1000  | HW1000 C  | HW1000 D  | HW2000  | HW5000 |
| Область применения | Рабочие места и сетевые устройства | Малые офисы и филиалы | Предприятия малого и среднего бизнеса | Крупные предприятия и корпорации | ЦОД | ||
| МЭ UDP 1518 байт (Мбит/с) | 450 | 950 | 1 9002 | 2 8002 | 19 0002 | 24 0002 | |
| МЭ UDP 64 байт (пакетов/с) | 40 000 | 85 000 | 545 000 | 1 600 000 | 2 900 000 | 4 800 000 | |
| МЭ TCP (Мбит/с) | 320 | 930 | 1 8002 | 2 8002 | 9 300 | 13 0002 | |
| Application Control (МЭ+DPI)3 (Мбит/с) | 25 | 85 | 350 | 1 0002 | 2 600 | 3 300 | |
| NGFW Throughput (МЭ + DPI + IPS)4 (Мбит/с) | - | 15 | 80 | 380 | 880 | 1 000 | |
| Соединений в секунду TCP | 8 600 | 18 400 | 115 300 | 275 000 | 500 000 | 570 000 | |
| Количество обслуживаемых соединений | 150 000 | 150 000 | 1 000 000 | 3 000 000 | 5 000 000 | 9 900 000 | |
| L3 VPN (Мбит/с) | 70 | 160 | 915 | 2 5002 | 6 600 | 10 0002 | |
| L2 VPN (Мбит/с) | Недоступно | 160 | 850 | 2 5002 | 6 000 | 10 0002 | |
| Рекомендуемое число связей с ViPNet-узлами | 500 | 1 000 | 5 000 | 10 000 | 15 000 | 15 000 | |
| Рекомендуемое число зарегистрированных ViPNet-клиентов | - | 10 | 500 | 1 000 | 5 000 | 6 000 | |

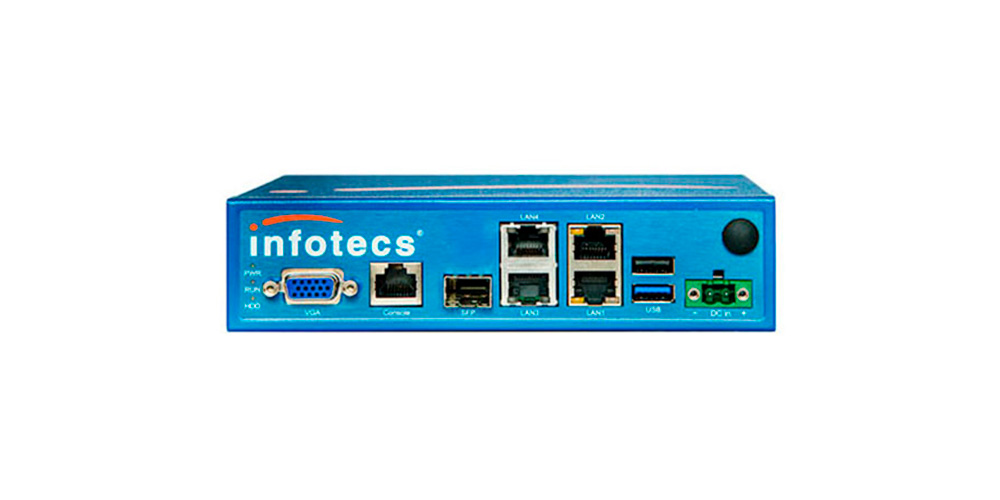

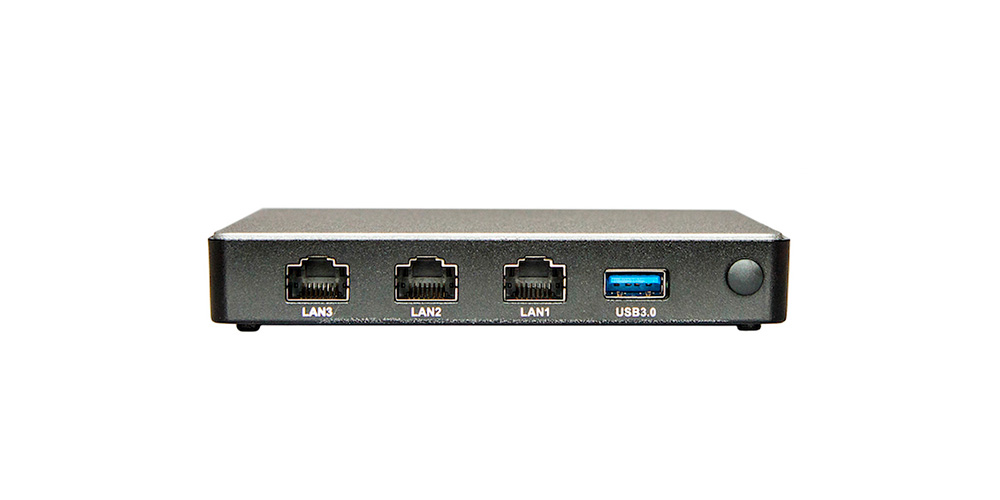

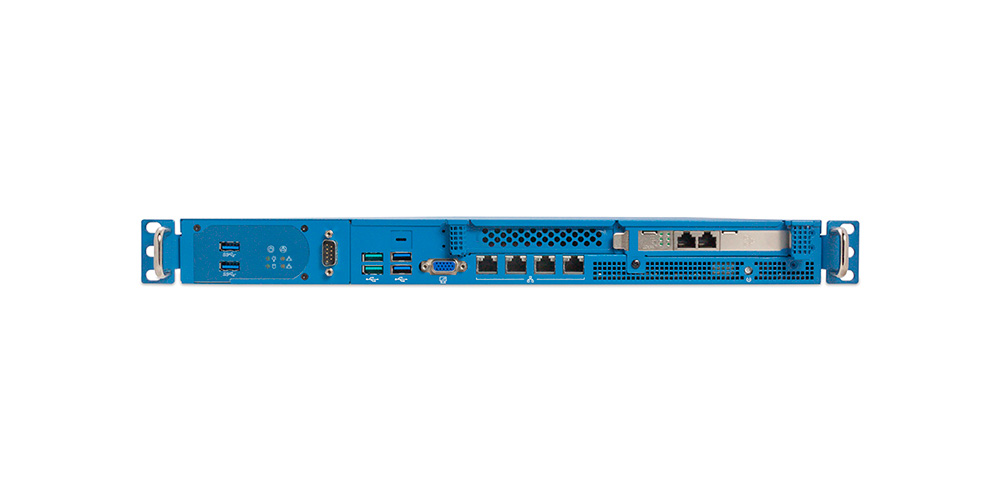

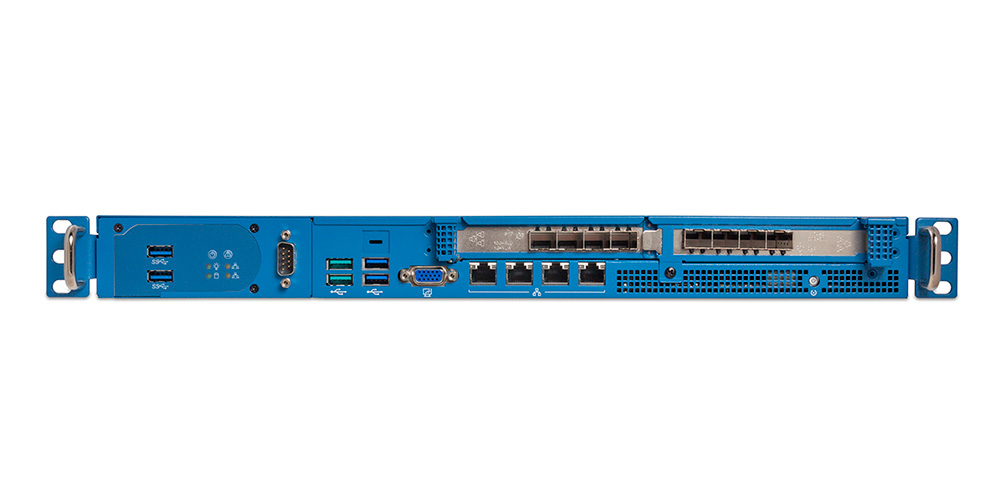

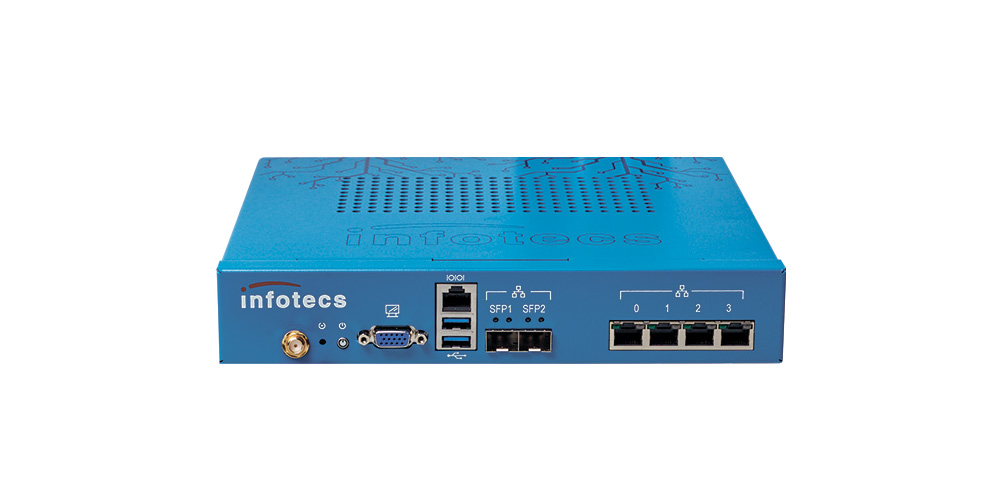

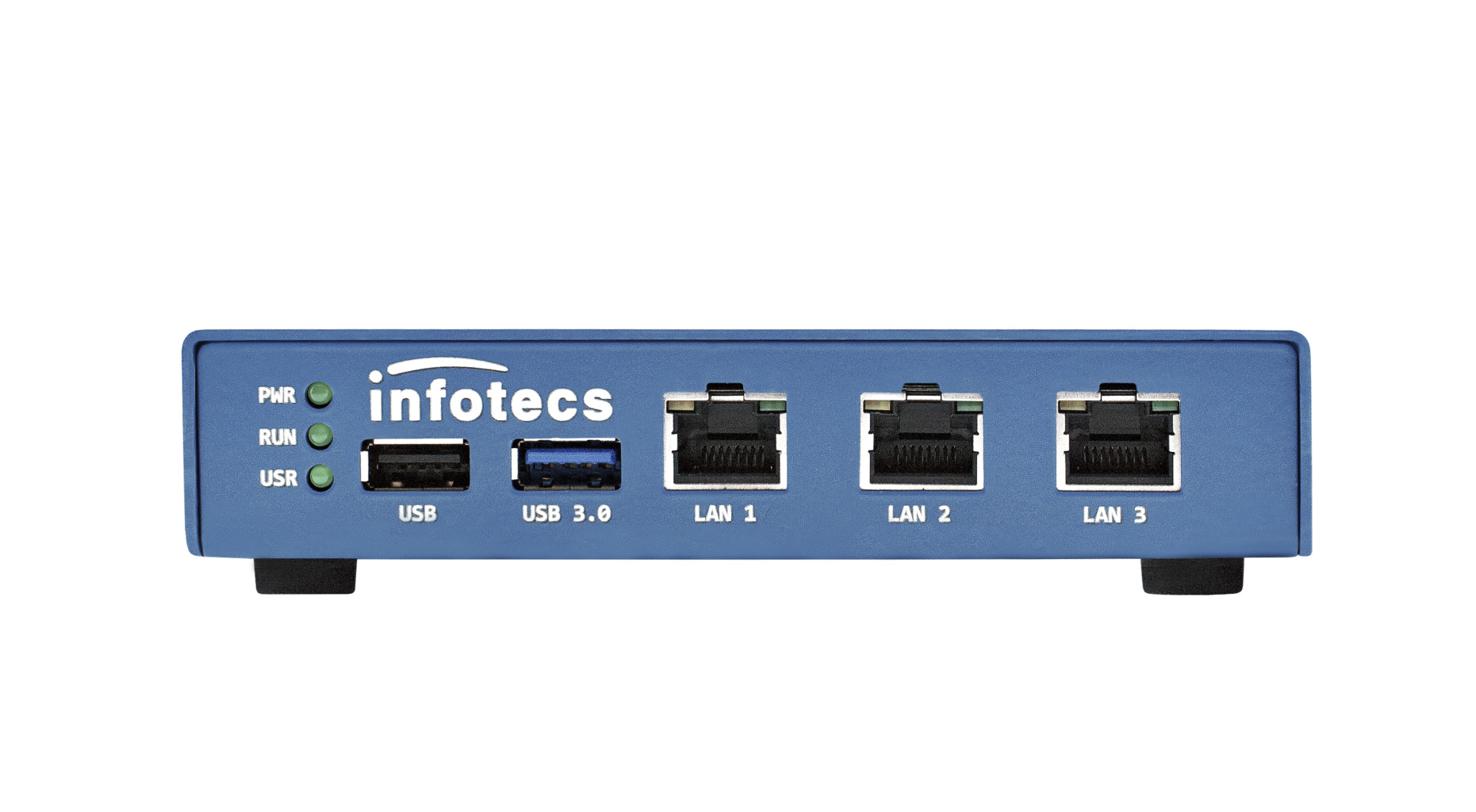

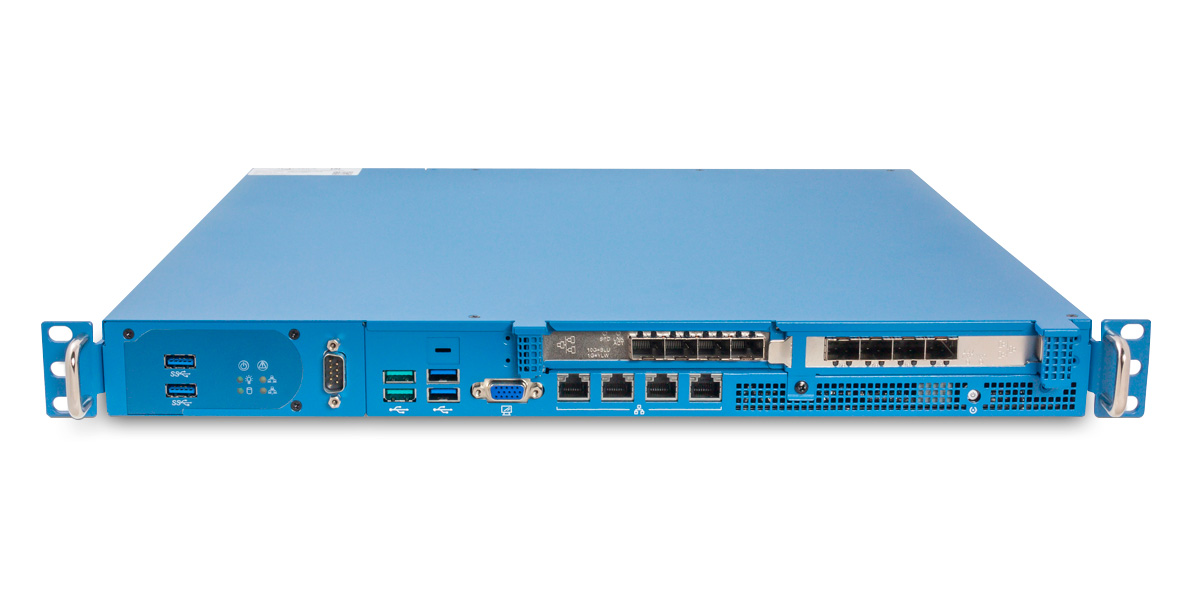

| Исполнение | HW50 | HW100 | HW1000 | HW2000 | HW5000 | ||
| Платформа | N1-N3 | N1-N3 | Q7 | Q8 | Q9 | Q5 | Q2 |
| Форм-фактор | Мини-компьютер | 1U | |||||
| Сетевые интерфейсы | 3 x 1G RJ-45 | 4 x 1G RJ-45 1 x 1G SFP | 6 x 1G RJ-45 | 8 x 1G RJ-45 | 8 x 1G RJ-45 4 x 1G SFP | 4 x 1G RJ-45 4 x 1G SFP 4 x 10G SFP+ | 4 x 1G RJ-45 8 x 10G SFP+ |
| Беспроводные интерфейсы | N2 - Wi-Fi N3 - 3G | - | - | - | - | - | |
| Интерфейсы ввода/вывода | 2 x USB Console (RJ-45) HDMI | 2 x USB Console (RJ-45) VGA | 6 x USB Console (RS-232) VGA | 6 x USB Console (RS-232) VGA | |||
| Внутреннее хранилище | 2 Gb SSD - | 2 Gb SSD 500 Gb HDD | 4 Gb SSD 1 Tb HDD | 4 Gb SSD 1 Tb HDD | 4 Gb SSD 2 Tb HDD | ||
| Размеры (ШхВхГ), мм | 125 x 20 x 120 | 174 x 44 x 138 | 430 x 44 x 453 | 430 x 44 x 476 | |||
| Масса, кг | 0,5 (без БП) | 7 | 8 | ||||
| Источник питания | Внешний БП, 12 В, 3 А | Внешний БП, 24 В, 2,5 А | 1x 250 Вт | 2x 300 Вт с «горячей» заменой | |||
| Условия эксплуатации | 0° - 40° C | 0° - 50° C | 10° - 35° C | ||||
| Средняя наработка на отказ (MTBF) | 30 000 часов | 50 000 часов | |||||
1 Производительность исполнения зависит от активированных функций, характеристик обрабатываемого сетевого трафика: протоколов, размера пакетов, количества сессий. Производительность может меняться вследствие изменений, вносимых в новые версии программного обеспечения.
2 Приведена производительность при объединении двух и более физических сетевых интерфейсов.
3 Результаты получены для трафика EMIX, который представляет собой смесь трафиков различных прикладных протоколов: BitTorrent, HTTP, HTTPS, Oracle DB, SMTP, SSH и др.
4 Результаты получены для активированных функций МЭ, DPI, IPS с использованием актуальной на момент теста базы правил IPS, при анализе трафика EMIX, который представляет собой смесь трафиков различных прикладных протоколов: BitTorrent, HTTP, HTTPS, Oracle DB, SMTP, SSH и др.
Лицензирование
| Функция | Базовый набор модулей | Расширенный набор модулей |
Межсетевой экран (SPI) Фильтрация трафика на сетевом и транспортном уровнях модели OSI с контролем состояния сессий | V | V |
VPN-шлюз сетевого уровня (L3 VPN) Туннелирование на сетевом уровне модели OSI, регистрация ViPNet клиентов | V | V |
VPN-шлюз канального уровня (L2OverIP VPN) Туннелирование на канальном уровне модели OSI (инкапсуляция Ethernet-кадров в IP-пакеты) | V | V |
Прокси-сервер Поддержка протокола HTTP, работа в «прозрачном» режиме, кэширование данных | V | V |
Отказоустойчивый кластер Отказоустойчивый кластер высокой доступности по схеме «активный/пассивный» | V | V |
Межсетевой экран уровня приложений (DPI) Фильтрация трафика с помощью технологии DPI на прикладном уровне модели OSI, выявление приложений и прикладных протоколов | X | V |
Обнаружение и предотвращение вторжений (IPS) Анализ сетевого трафика и обнаружение вторжений правилами сигнатурного и эвристического метода | X | V |
Обновление баз решающих правил модуля IPS Сервис обновления баз решающих правил (БРП) для модуля IPS. Срок действия подписки – 1 год, по истечении срока действия возможно продление. | X | V |
Поддержка аппаратных платформ
| Исполнение | Аппаратная платформа | Базовый набор модулей | Расширенный набор модулей |
| ViPNet Coordinator HW50 | HW50 N1/N2/N3/N4 | V | X |
| ViPNet Coordinator HW100 | HW100 N1/N2/N3 | V | V |
| ViPNet Coordinator HW1000 | HW1000 Q4 | V | X |
| ViPNet Coordinator HW1000 | HW1000 Q7 | V | V |

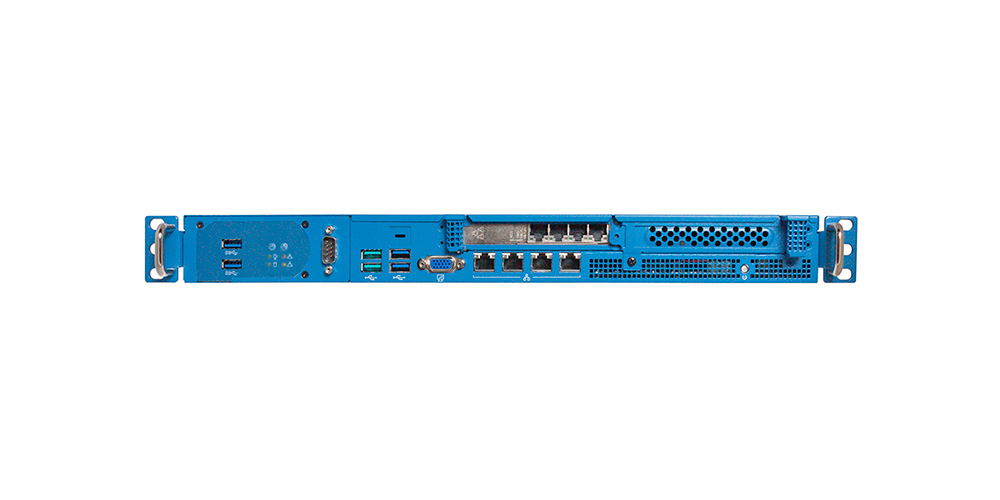

| ViPNet Coordinator HW1000 C | HW1000 Q5/Q8 | V | V |

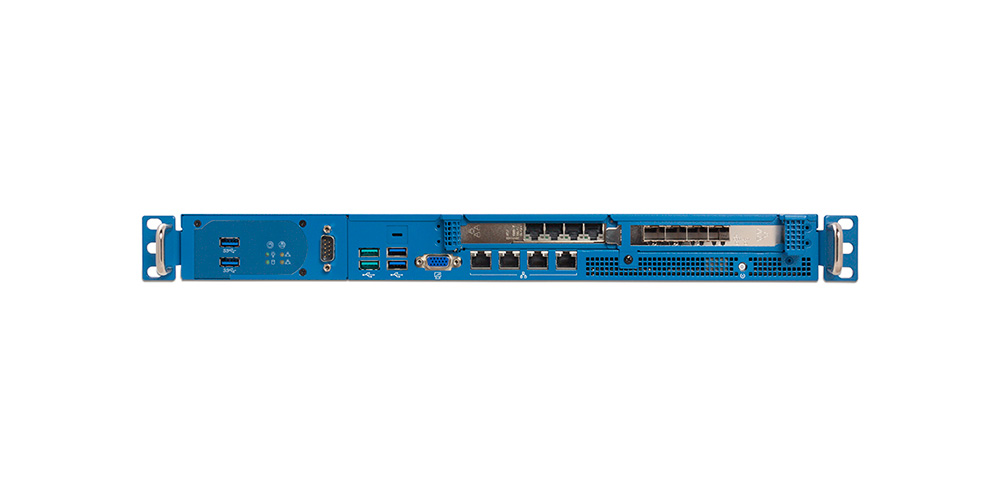

| ViPNet Coordinator HW1000 D | HW1000 Q6/Q9 | V | V |
| ViPNet Coordinator HW2000 | HW2000 Q4/Q5 | V | V |
| ViPNet Coordinator HW5000 | HW5000 Q1/Q2 | V | V |
ViPNet Coordinator HW 5

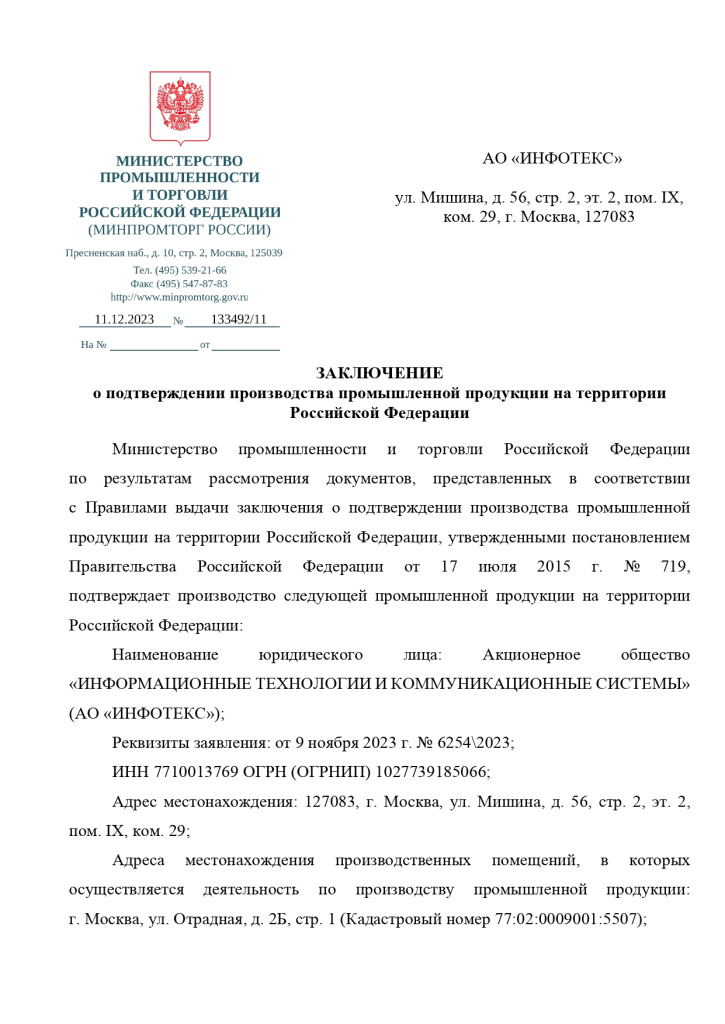

 на HW 5, по 11.12.2026_page-0001.jpg)
