В составе версии программного модуля, разработанной компанией «ИнфоТеКС» по запросу Банка России, используется сертифицированное СКЗИ ViPNet OSSL.
ViPNet OSSL – это программное обеспечение на базе библиотеки с открытым исходным кодом OpenSSL, которое позволяет использовать российские криптографические алгоритмы ГОСТ через обращения по интерфейсу OpenSSL, а также:
- создавать защищенное соединение с использованием протокола TLS 1.2 и TLS 1.3;
- создавать ключи электронной подписи (ЭП), формировать и проверять ЭП;
- хэшировать данные;
- шифровать данные.

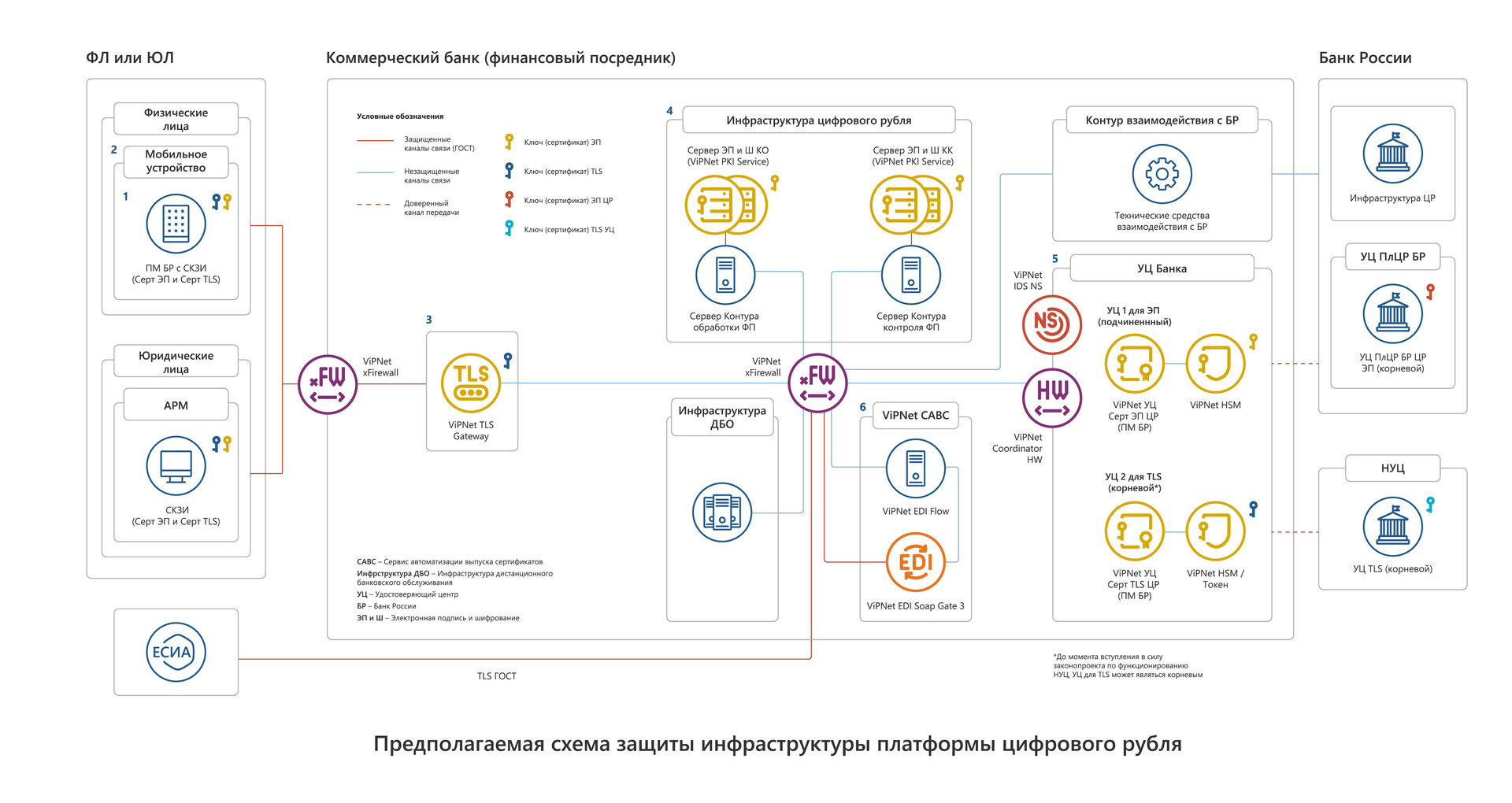

Следующий сегмент инфраструктуры цифрового рубля – это сегмент взаимодействия пользователя и финансового посредника (3 на схеме). Программный модуль Банка России со встроенным СКЗИ организует защищенное соединение по протоколу TLS, использующему российскую криптографию. Для возможности построения двустороннего TLS-соединения на стороне коммерческого банка (финансового посредника) также должен использоваться шлюз безопасности, предназначенный для организаций TLS-соединений. В соответствии с требованием Банка России для этих целей должно использоваться СКЗИ класса КС2 (вступает в силу с 1 января 2025 года). Для реализации данного сценария используется шлюз безопасности ViPNet TLS Gateway.
ViPNet TLS Gateway – это сертифицированный высокопроизводительный TLS-криптошлюз, использующий как российские, так и иностранные криптоалгоритмы.
ViPNet TLS Gateway обеспечивает аутентификацию пользователей и организацию защищенных соединений по протоколу TLS при работе с портальными решениями.
Следующий сегмент – инфраструктура и средства защиты информации в контуре контроля и контуре обработки на стороне финансового посредника (сегмент 4). В соответствии с требованиями Банка России участник платформы должен обеспечивать защиту электронных сообщений при их передаче между пользователем платформы цифрового рубля и участником платформы посредством:
- использования усиленной неквалифицированной электронной подписи, реализуемой средствами ЭП не ниже класса КСЗ на стороне участника платформы и СКЗИ не ниже класса КС1 на стороне пользователя платформы цифрового рубля;
- шифрования (расшифрования) электронных сообщений на прикладном уровне с использованием СКЗИ не ниже класса КСЗ на стороне участника платформы и СКЗИ не ниже класса КС1 на стороне пользователя платформы цифрового рубля.
Для реализации данного сценария могут быть использованы продукты ViPNet PKI Service или ViPNet OSSL.
ViPNet PKI Service – сервер подписи, разработанный на базе криптографической платформы ViPNet HSM. Он предназначен для выполнения криптографических операций в прикладных сценариях информационных систем: генерации ключей, формирования и проверки ЭП, шифрования данных.
ViPNet OSSL – это программное обеспечение на базе библиотеки с открытым исходным кодом OpenSSL, которое позволяет использовать российские криптографические алгоритмы ГОСТ через обращения по интерфейсу OpenSSL.
Для обеспечения всех участников информационного взаимодействия сертификатами для возможности организации TLS-соединений, формирования и проверки ЭП, шифрования в инфраструктуре цифрового рубля на стороне финансовых посредников должны появиться удостоверяющие центры (УЦ): УЦ для выпуска сертификатов ЭП и УЦ для выпуска сертификатов безопасности (сегмент 5). Стоит отметить, что в рамках ПлЦР используется усиленная неквалифицированная подпись, поэтому аккредитация УЦ не требуется. При этом УЦ финансового посредника для функции ЭП должен быть в подчинении УЦ БР. Транспортный УЦ на текущий момент может выступать в качестве корневого, но после ввода в эксплуатацию национального УЦ данный УЦ должен стать подчиненным. Класс средств УЦ, согласно требованиям Банка России – КС3.
ViPNet Удостоверяющий центр 4 (версия 4.6) — предназначен для построения инфраструктуры открытых ключей. ViPNet Удостоверяющий центр может использоваться для реализации функций удостоверяющего центра в соответствии с Федеральным законом от 6 апреля 2011 г. №63-ФЗ «Об электронной подписи». ViPNet УЦ может хранить ключ в неизвлекаемом виде в ViPNet HSM.
Компоненты программного комплекса:
- ViPNet Administrator. Выступает в роли центра сертификации. ViPNet Administrator реализует все основные функции удостоверяющего центра — издание сертификатов и управление их жизненным циклом.
- ViPNet Registration Point / ViPNet CA Web Service Исполняют роль центра регистрации — распределяют нагрузку по выдаче сертификатов в территориально распределенных удостоверяющих центрах.
- ViPNet Publication Service. Выступает в роли сервиса публикации. ViPNet Publication Service обеспечивает доступ пользователей к выпускаемым сертификатам и CRL, размещая их в общедоступных хранилищах данных.
- ViPNet CA Informing. Исполняет роль сервиса информирования. ПО ViPNet CA Informing оповещает администраторов и пользователей удостоверяющего центра о критических событиях и формирует отчеты.
В качестве дополнительных СЗИ для защиты инфраструктуры цифрового рубля также могут применяться:
Для автоматизации выпуска сертификатов безопасности и сертификатов электронной подписи используется ViPNet САВС (сегмент 6). Пользователь ПлЦР авторизуется через Единую Систему Идентификации и Аутентификации (ЕСИА) для идентификации в ПлЦР, формирует запрос на издание сертификата, который передается в ViPNet САВС. Для выполнения логической и семантической проверки запроса, получения и сверки пользовательских данных компонент ViPNet EDI Flow передает полученные данные в ПАК ViPNet EDI Soap Gate 3, который, в свою очередь, отправляет запрос в ЕСИА для получения маркера доступа и данных о пользователе. ViPNet САВС выполняет сверку данных пользователя, полученных из ЕСИА, с данными из запроса на создание сертификата. При положительном результате сверки ViPNet САВС отправляет запрос на издание сертификата в соответствующий УЦ, который издает сертификат и возвращает его в ViPNet САВС. После семантической проверки полей сертификата ViPNet САВС передает сертификат пользователю ПлЦР.
ViPNet САВС – комплекс технических и программных средств, предназначенный для выпуска сертификатов пользователей ПлЦР. ViPNet САВС обеспечивает автоматизированный процесс выпуска сертификатов безопасности и сертификатов ЭП. ViPNet САВС включает следующие компоненты:
- программный комплекс ViPNet EDI Flow
- программно-аппаратный комплекс ViPNet EDI Soap Gate 3 (ViPNet ЭДО Шлюз безопасности 3) (далее - ViPNet EDI Soap Gate)
ViPNet EDI Flow – программный комплекс, который обеспечивает взаимодействие с ViPNet EDI Soap Gate и удостоверяющими центрами. ViPNet EDI Flow является управляющим компонентом ViPNet САВС и обеспечивает выполнение всех процессов, связанных с выпуском сертификатов безопасности и сертификатов ЭП пользователя ПлЦР.
ViPNet EDI Soap Gate 3– программно-аппаратный комплекс, является средством криптографической защиты информации, сертифицированным на соответствие требований ФСБ России по классу КС3, и средством электронной подписи, сертифицированным на соответствие требований ФСБ России по классу КС3. ViPNet EDI Soap Gate осуществляет интеграцию с государственными информационными системами: ЕСИА, СМЭВ, ЦПГ, ЦПО, ГИС ГМП и пр. В ViPNet САВС обеспечивает взаимодействие с ЕСИА для авторизации пользователя ПлЦР , проверку ЭП и извлечение данных запросов PKCS#10 пользователей ПлЦР. ViPNet EDI Soap Gate организует соединение с ЕСИА согласно «Методических рекомендаций по использованию ЕСИА».
Кроме того, для проведения необходимых сертификационных работ по оценке влияния при встраивании программного модуля Банка России в мобильное приложение банка и использовании СКЗИ класса КС3 в контуре контроля и контуре обработки могут быть исполнены услуги испытательной лаборатории «СФБ Лаб», входящей в состав группы компаний «ИнфоТеКС».
