Решение
Встраиваемые решения для криптографической защиты информации ViPNet SIES позволяют реализовать защиту передаваемых и обрабатываемых данных в беспилотных авиационных системах (БАС). Для криптографической защиты информации БАС используются встраиваемые СКЗИ комплекса ViPNet SIES – криптомодуль ViPNet SIES Core, крипточип ViPNet SIES Core Nano или ПО ViPNet SIES Unit. Выбор конкретного СКЗИ зависит от конструкции и состава беспилотного воздушного судна (БВС) и наземной системы управления (НСУ), места установки СКЗИ, требуемой пропускной способности и модели угроз безопасности информации.

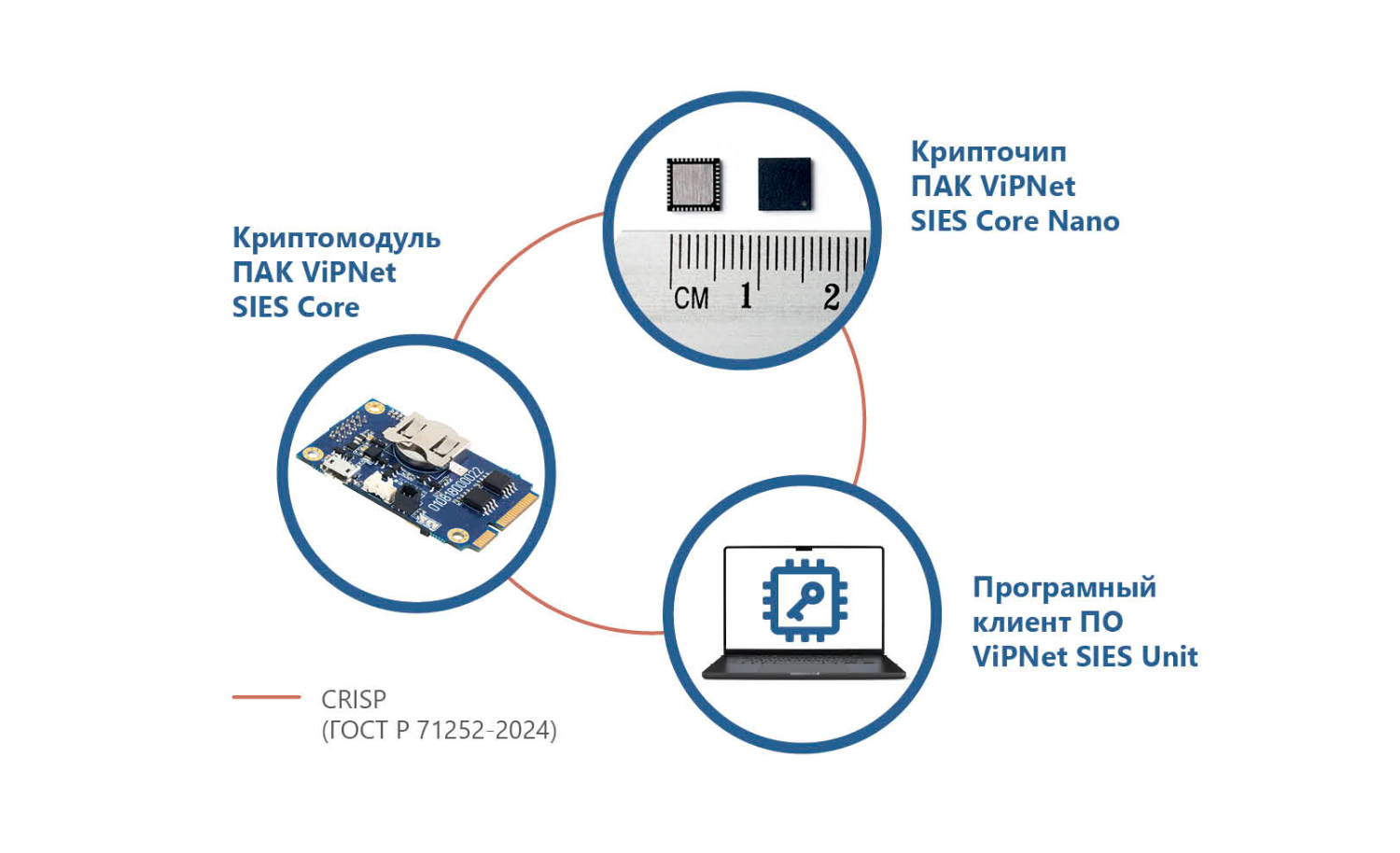

ViPNet SIES
На уровне БВС СКЗИ встраивается в плату полетного контроллера или радиомодем. На уровне НСУ возможно применение ПО ViPNet SIES Unit на уровне ОС НСУ либо интеграция СКЗИ непосредственно в радиомодем. Для защиты информации применяется криптографический бессессионный протокол CRISP (ГОСТ Р 71252-2024) с минимально возможными накладными данными и высокой энергоэффективностью. Реализована возможность защиты данных, передаваемых по любым типам каналов связи. Комплекс продуктов ViPNet SIES имеет в своем составе систему управления жизненным циклом СКЗИ, средства автоматизации по вводу в эксплуатацию и средства интеграции с БАС.

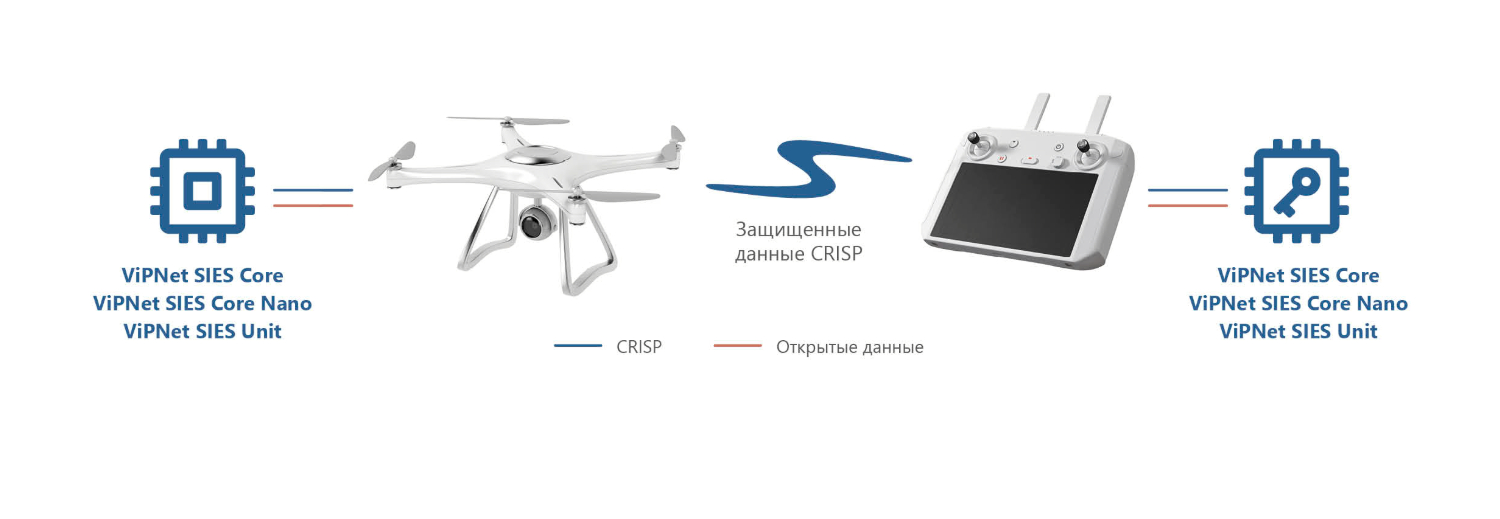

Интеграция ViPNet SIES с БАС
1. Обеспечение целостности и конфиденциальности данных телеметрии
Для обеспечения конфиденциальности и целостности перед отправкой телеметрии в НСУ компонент БВС обращается к встроенному СКЗИ ViPNet SIES.
Защищенные данные телеметрии передаются штатными средствами по используемым открытым каналам связи системы БВС-НСУ. Для обеспечения конфиденциальности используется криптографический протокол CRISP.
Полученные НСУ защищенные данные телеметрии перед использованием проходят расшифрование и проверку с помощью встроенного в него СКЗИ ViPNet SIES.
2. Обеспечение целостности и неизменяемости команд управления
Для обеспечения целостности и неизменяемости команд управления перед отправкой в БВС НСУ обращается к встроенному в него СКЗИ ViPNet SIES для формирования защищенного блока данных с имитовставкой соответствующих команд.
Защищенные команды управления передаются штатными средствами по уже используемым открытым каналам связи БАС.
Полученные в БВС защищенные команды управления перед использованием предварительно проверяются с помощью встроенного в него СКЗИ ViPNet SIES.
3. Доверенное обновление полетного задания
НСУ перед отправкой в БВС полетного задания или его изменения защищает их с помощью встроенного СКЗИ ViPNet SIES.
Сформированное CRISP-сообщение с полетным заданием или его изменением возвращается в НСУ, после чего отправляется штатными средствами по используемым открытым каналам связи БАС.
Полученное в БВС защищенное полетное задание или его обновление перед использованием проверяются с помощью встроенного в него СКЗИ ViPNet SIES.
4. Доверенное обновление ПО или файла конфигурации
Перед отправкой данных в адрес БАС или НСУ обновления ПО или файла конфигурации с помощью СКЗИ ViPNet SIES вычисляется хэш-код для передаваемых данных. Данные вместе с полученным хэш-кодом передаются штатными средствами по уже используемым открытым каналам связи системы.
Перед применением обновления ПО или файла конфигурации целостность полученных защищенных данных в НСУ или БВС проверяется встроенным СКЗИ ViPNet SIES путем повторного вычисления и сверки хэш-кода для данных.
Поддерживаемые каналы связи
GSM, Wi-Fi, LPWAN, специализированный радиоканал, спутниковый канал
.jpg)
Возможности решения
| ViPNet SIES Unit | ViPNet SIES Core | ViPNet SIES Core Nano | |
| Форм фактор | ПО, поддерживаемые ОС: Astra Linux Special Edition (Смоленск) 1.7/1.8, Альт 8 СП, Debian 10.13/11.6 (x86-64, armhf), Ubuntu 16.04 LTS/18.04 LTS | Криптомодуль, PCI Express® Full-Mini Card, 51 х 30 х 11,2 мм | Крипточип, QFN40L, 6 x 6 x 0,75 мм |
| Интерфейс встраивания | Программный интерфейс RESTfull API (HTTP/1.1), gRPC API (HTTP/2) | UART, USB, SPI, I²C SPI | SPI |
| Напряжение питания | - | 4 - 15 В (основное) 3 - 5 В (резервное) | 3,3 В |
| Рабочая температура | - | -40..+70 °C | -40..+85 °C |
| Срок действия ключей | 3 года | 3 года | до 16 лет |
| Класс СКЗИ | КС1, КС3 | КС3 | КС3 |
| Защита от атак инженерного проникновения | - | - | СКЗИ-НР |
